DE TODO UN POCO

Bienvenidos a ésta web.

He ampliado los comentarios en antenas. Vertical y Yagi

Como su nombre indica, aquí encontraréis un poco de todo.

Principalmente lo único que pretendo es informaros de temas relacionados con la radioafición.

Sí me hacéis caso difícilmente cualquier PRESUNTO granuja os podrá tomar el pelo, o lo que es más importante no podrá pensar que estáis tontos.

Sí pensáis comprar algo vía internet de algunos particulares que os ofrezcan algún dispositivo, tener mucho cuidado, ya que PRESUNTAMENTE hay demasiadas personas, repito presuntamente hay personas sin ningún escrúpulo, y os pueden dar gato por liebre. Sobre todo sí es el el balun 1:1 lo que queréis comprar. Presuntamente hay más de uno que venden choques de radiofrecuencia y dicen que es un balun 1:1 de corriente.

Sí compráis un balun 1:1 lo mejor es que lo compréis en una tienda del ramo que venda por internet, y que esté legalmente dada de alta como tienda. Mejor aún sí hay una tienda en vuestra ciudad de residencia ir directamente a la tienda y lo compráis. ¡ES MI CONSEJO!.

Primero voy a explicar la diferencia que hay entre un choque de radiofrecuencia y un balun. Más adelante os explicaré con todo lujo de detalles como se distinguen los balunes de los choques de radiofrecuencia. Quiero que penséis por un momento en la siguiente explicación. El choque de radiofrecuencia es muy fácil, barato y rápido de hacer. Mientras que el balun es más caro debido al tipo de hilo de cobre esmaltado que lleva, y bastante más laborioso de hacer (lento de bobinar, y soldar).

Primero voy a explicar como se hacer el choque de radiofrecuencia. Se puede hacer con el propio cable coaxial, haciendo una bobina lo más cerca posible de la antena. O bobinando un toro de ferrita, tal como se ve en la primera fotografía. El choque de radiofrecuencia, al no estar cortocircuitado, la corriente únicamente la recibiría el brazo del dipolo que estuviera conectado al vivo del cable coaxial. Por éste motivo el choque de radiofrecuencia nunca puede hacer la función del un balun.

En cambio todos los balunes no importa su relación de transformación, están cortocircuitados; están cortocircuitados con un desfase de 180º. Más adelante explicaré con más detalle el funcionamiento del balun.

Más abajo se pueden ver cuatro fotografías. El choque es el que se puede ver en la primera de las fotografías, el resto de las fotografías corresponden a sendos balunes.

Presuntamente el nivel intelectual de los que están en radio actualmente, PRESUNTAMENTE deja mucho que desear, sí te ofrece alguien un balun de relación 1:1 y te dice que es un balun de corriente, o de tensión no le hagas demasiado caso. Entre otras cosas porque el balun de corriente, o de tensión no existe, o es un balun de banda ancha, o es monobanda (estrecho de banda). Nada más. He hecho éste comentario, porque Presuntamente hay más de uno que vende choques y dice que son balunes 1:1 de corriente. Hay una manera rápida y sencilla de demostrarle qué no estáis tontos.

FUNCIONAMIENTO: el balun funciona de la siguiente manera, el balun tiene una entrada desbalanceada de 50 Ohmios y dos salidas balanceadas (a la impedancia que le corresponda según sea el transformador). La entrada desbalanceada es la que está conectada a través del SO239 a la línea de alimentación (cable coaxial), según sea la relación de transformación, puede ser 1:1, 1:4, ó 1:6, estos son los más comunes. Como los bobinados del balun están cortocircuitados, la corriente que le suministra la emisora por el vivo del cable coaxial, es distribuida a sus dos salidas balanceadas con un desfase de 180º, eso quiere decir que cuando una de sus dos salidas balanceadas es de signo positivo, la otra es de signo negativo, y en el siguiente ciclo es a la inversa. De esta manera los dos brazos del dipolo radian por igual.

Dipolos y su correspondiente balun. Dipolo de 1/2 onda, balun 1:1. Antenas en bucle balun 1:4. Antena Windom balun 1:6.

Todos los que estáis viendo ésta página web. Fijaros en la primera foto, corresponde a un choque de rf. Sí se pone un tester en modo de continuidad, y se toca el vivo y la malla del SO239 no puede dar continuidad, ya qué no está cortocircuitado.

Sí se tiene una antena multibanda, lógicamente con una solo línea de alimentación con un solo choque de rf, será suficiente para que se elimine la i3, pero en el supuesto caso de tener más de una línea de alimentación, es muy probable que se cree una inductancia entre ellas, en ese caso se tiene poner un choque por cada línea de alimentación lo más cerca posible de la antena, y otro choque de rf por cada línea de alimentación lo más cerca posible de la emisora. Recordar que todas las emisoras tienen en su parte trasera una toma de tierra, es totalmente imprescindible que dicha toma de tierra esté conectada. El choque de radiofrecuencia da igual que se haga sobre el propio cable coaxial, como sí lo hacéis sobre un toro de ferrita, en ambas bobinas se crea una impedancia extremadamente elevada haciendo imposible el retorno de la radiofrecuencia, (la i3).

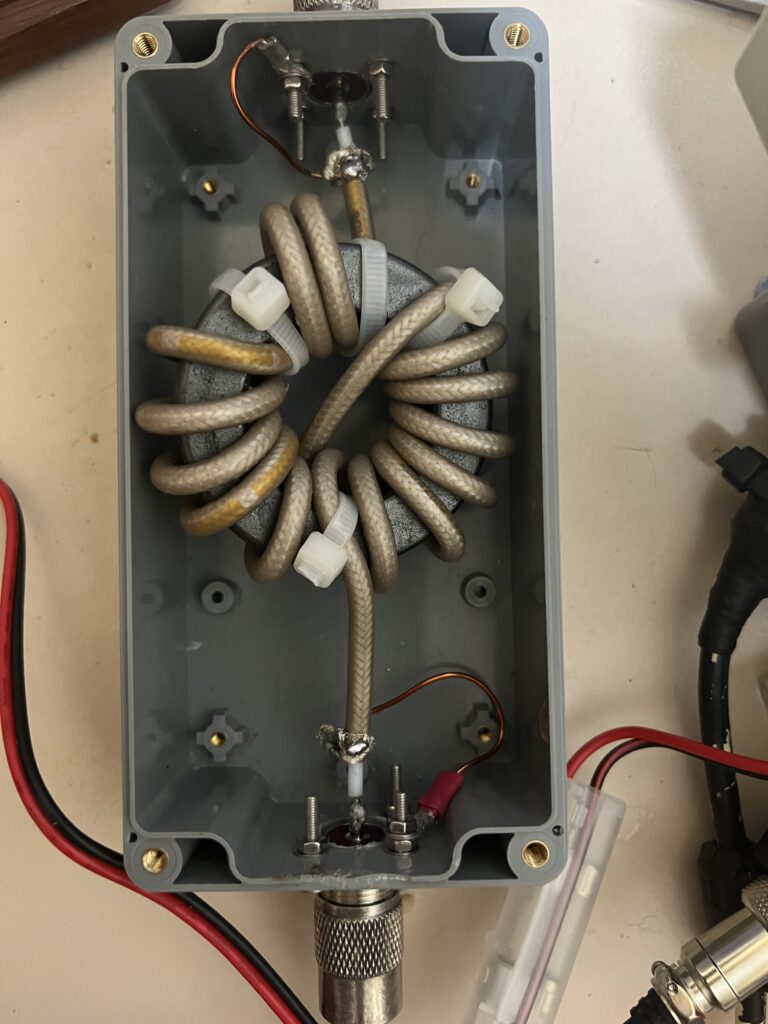

En la primera foto se ve un choque de rf, hecho sobre un toro de ferrita.

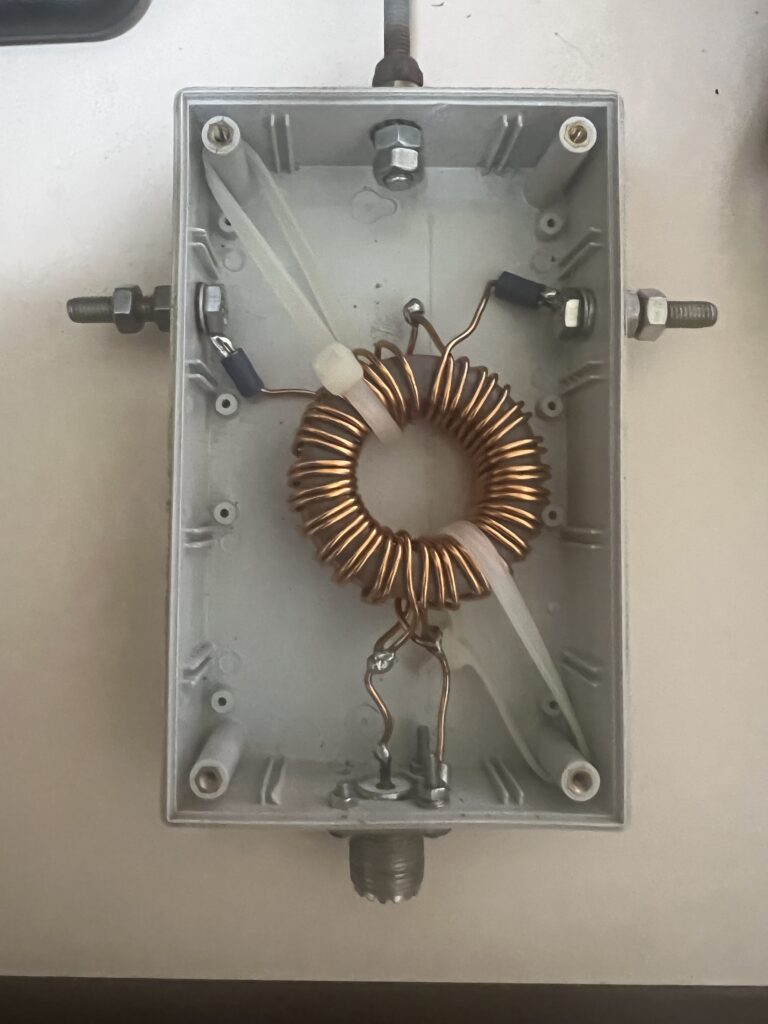

En la segunda fotografía se puede ver dos balunes de relación 1:1; el 1:1 es el único balun que se hace con tres bobinados desde su principio hasta su final.

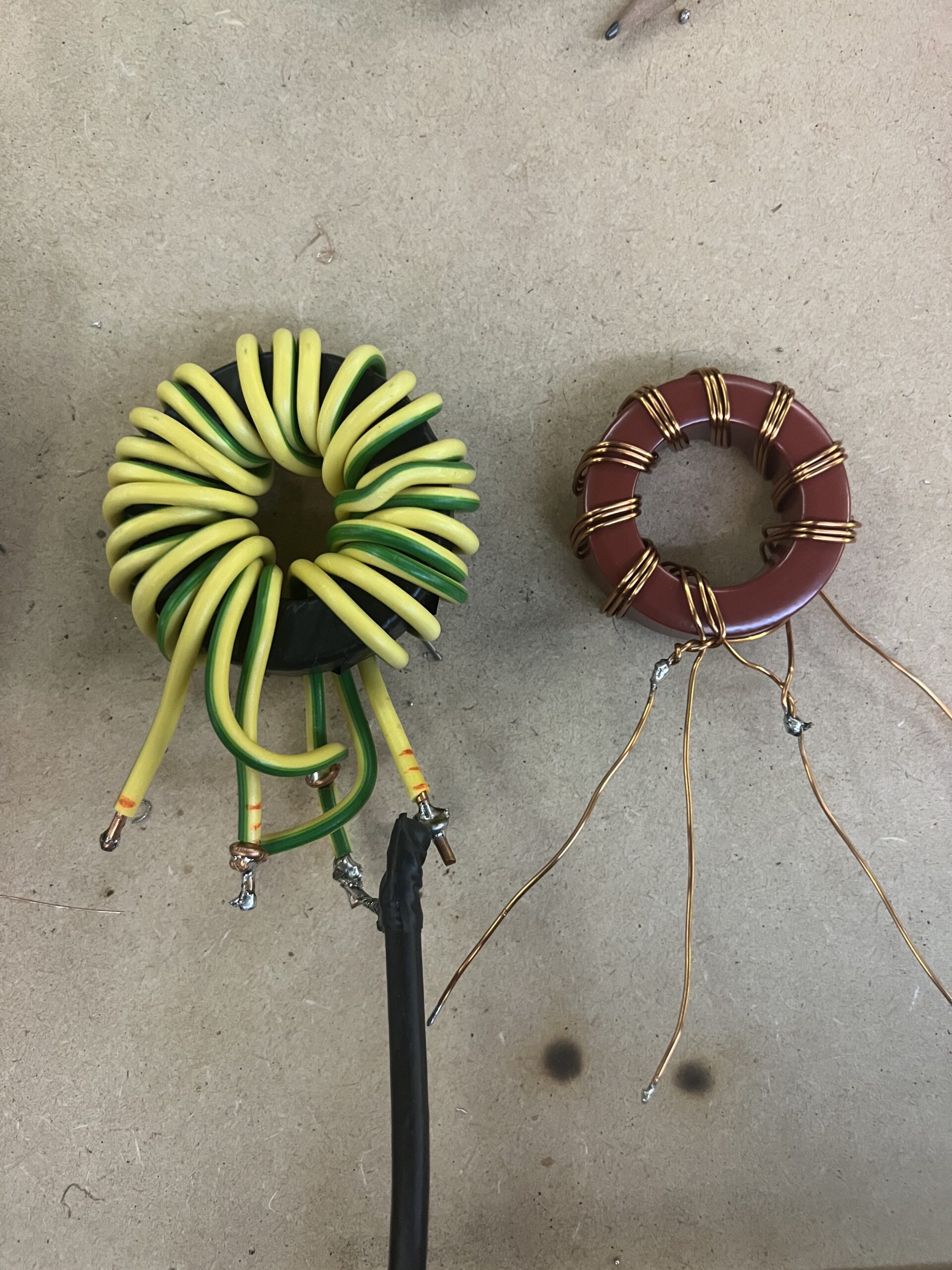

En la tercera fotografía se ve un balun de relación 1:4 hecho con cuatro bobinados, éste tipo de balun recibe el nombre de Guanela.

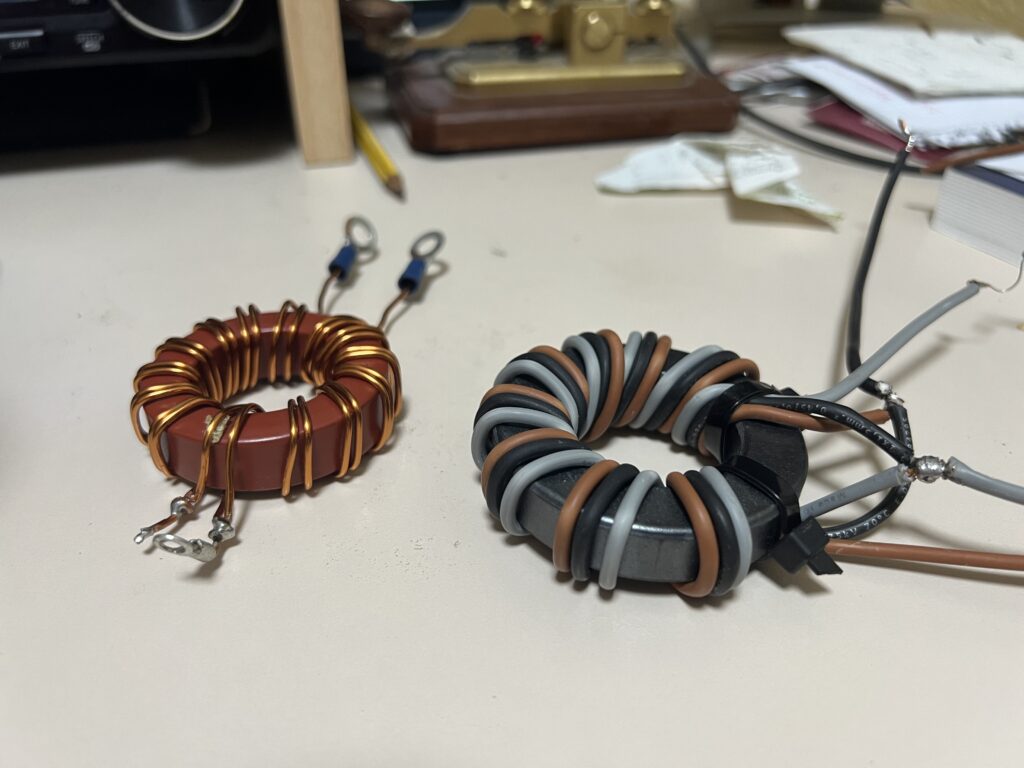

En la última fotografía se ven dos balunes, el primero de ellos está hecho con un toro de ferrita modelo T200-2 (color rojo), bobinado con hilo de cobre esmaltado. Y el segundo está bobinado con hilo de cobre rígido con funda de plástico, sobre un toro de ferrita 240-43, éste balun corresponde a una relación de transformación de 1:1.

El único balun que se puede hacer con 2, ó 4 bobinados es el 1:4.

Os voy a aclarar porque dije que el único balun que tiene tres bobinados des su inicio hasta el final es el 1:1. El balun de relación de transformación 1:6 empieza con dos bobinados, y casi al final se le suelda otro hilo de cobre, y se termina con tres bobinados.

RESUMIENDO, coger un tester lo ponéis en el modo de continuidad y activáis la función de altavoz, en el balun como sí está cortocircuitado toquéis lo que toquéis os sonará una señal acústica. Mientras que con el choque solo sonará dicha señal, sí se toca la malla con la malla, o el vivo con el vivo. De esta manera tan sencilla, se sabe a ciencia cierta sí se trata de un choque de rf, o de un balun.

Por último hablaré del unun. Él unun es un transformador de impedancias puro y duro. No tengo ninguna fotografía es éste dispositivo. Pero explicaré su funcionamiento.

Sin éste dispositivo no puede funcionar una antena de hilo largo. Cuanto más larga sea una antena mayor impedancia tendrá, por ese motivo los unun hay que hacerlos según sea la longitud del hilo.

El unun tiene una entrada desbalanceada de 50 Omios de impedancia, y una salida también desbalanceada a la impedancia que tenga la antena. Y además tiene una toma de tierra. Cuando se monta el unun se clava una piqueta en la tierra del campo, y en ella se le conecta la toma de tierra del unun.
